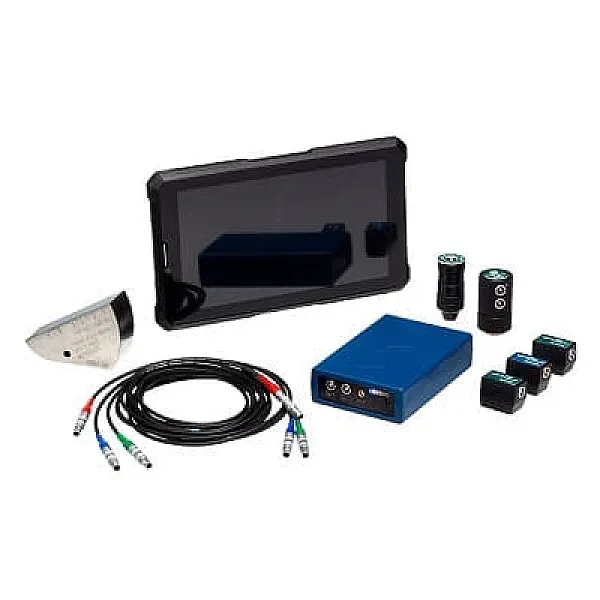

Дефектоскоп ультразвуковой Velograph II (полная комплектация)

Описание ультразвукового дефектоскопа Velograph II (полная комплектация):

Дефектоскопы ультразвуковые «Velograph II» предназначены для поиска нарушений сплошности и однородности материала и определения их координат в изделиях из металлов и пластмасс. Прибор позволяет контролировать сварные швы, измерять толщину стенок изделий, вести поиск мест коррозии, трещин, внутренних расслоений и других дефектов.

Дефектоскоп с помощью ультразвукового преобразователя периодически посылает в контролируемый объект короткие импульсы ультразвуковых волн. С помощью этого же ультразвукового преобразователя импульсы отраженных обратно или прошедших сквозь материал ультразвуковых волн преобразуются в электрические сигналы и поступают в электронный блок дефектоскопа. После усиления, оцифровки и обработки встроенным процессором сигналы передаются по беспроводному протоколу в карманный переносной компьютер (КПК) и отображаются на жидкокристаллическом дисплее.

Сигналы на экране дефектоскопа отображаются так же, как на экране осциллографа в координатах амплитуда - время. По вертикальной оси отложена амплитуда, по горизонтальной - время. Начало координат находится в левом нижнем углу экрана. Амплитуда эхосигнала несет информацию, в основном, о величине отражателя в объекте контроля или о степени «прозрачности» материала при приеме прошедших ультразвуковых волн. Время задержки сигнала, то есть его положение на временной оси, говорит о величине пути, по которому прошел сигнал. Эту величину легко рассчитать, зная скорость распространения волн в материале. Чаще всего используется именно такое представление сигналов на экране дефектоскопа.

Отличительные особенности дефектоскопа Velograph II:

• в качестве экрана дефектоскоп использует смартфон или планшет с диагональю от 4.6 дюйма
• дефектоскоп обеспечивает максимальную мобильность и свободу передвижений специалиста по НК
• беспроводная передача данных между дефектоскопом и экраном
• возможность работать с дефектоскопом во время зарядки аккумуляторов
• установка и обновление программного обеспечения производятся через сервисы Google Play

Области применения дефектоскопаVelograph II:

• объекты котлонадзора, теплосети

• подъемные сооружения

• строительные металлоконструкции

• оборудование оборонных предприятий

• системы газоснабжения и газораспределения

• оборудование нефтяной и газовой промышленности

• оборудование нефтехимической промышленности

• оборудование космической и авиапромышленной отрасли
