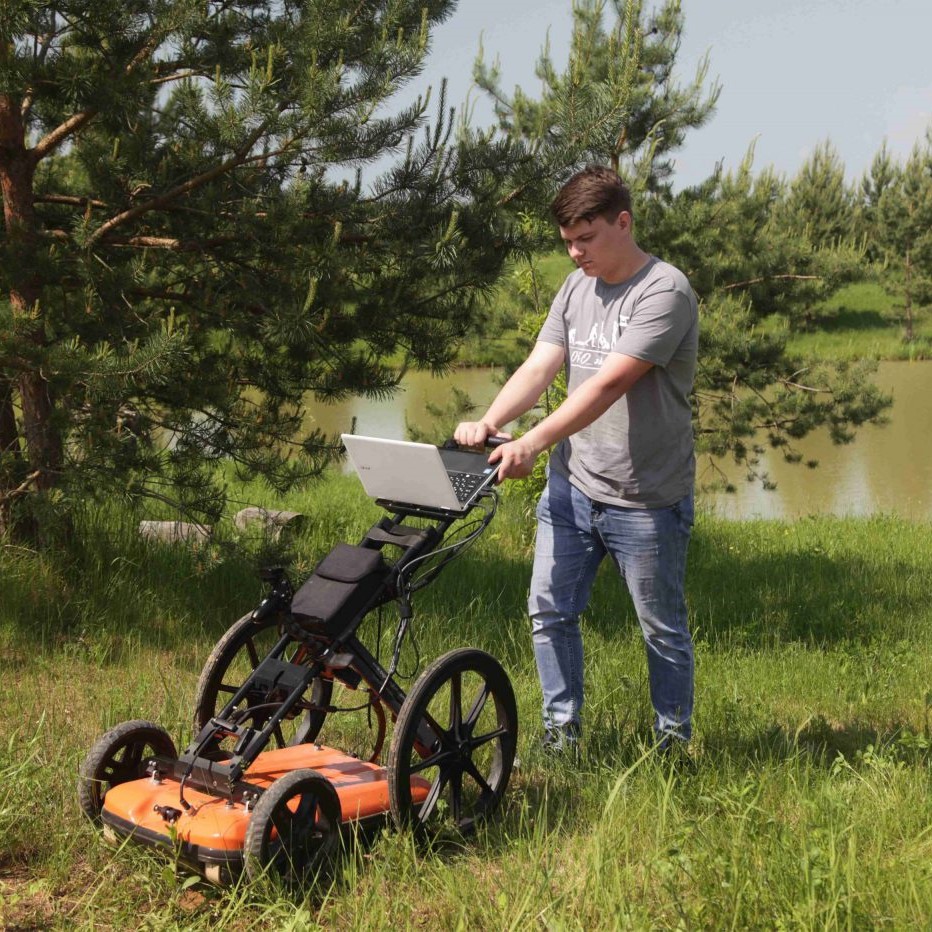

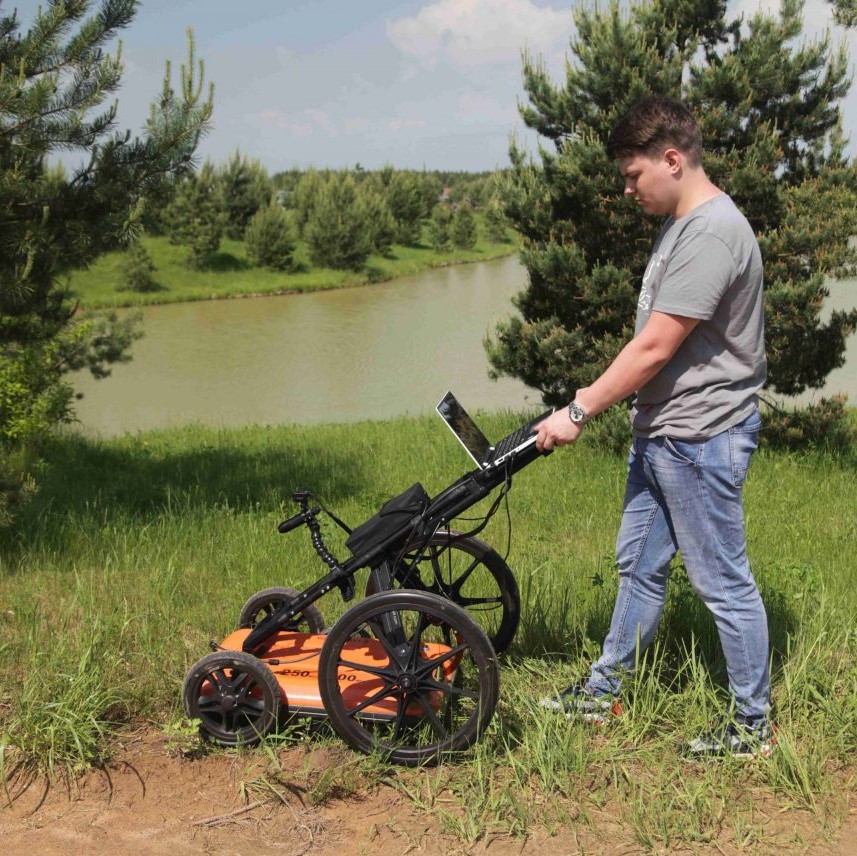

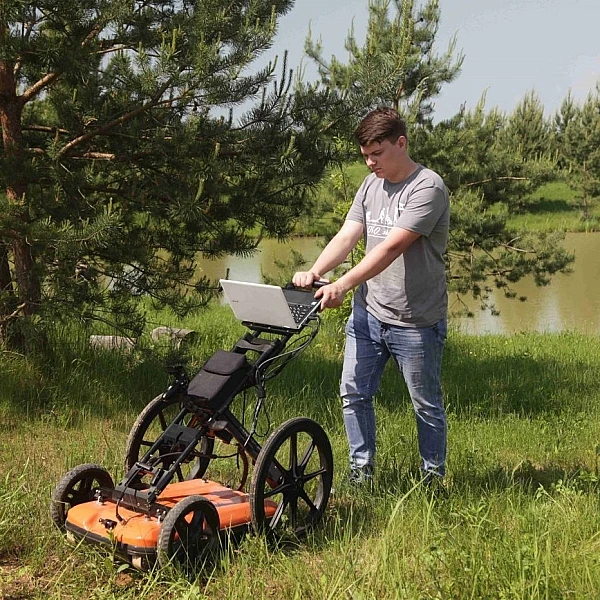

Комплекс георадарный “ГеоКарт 2D” для поиска скрытых подземных коммуникаций – трубопроводов, кабелей, коллекторов, дренажных сетей и пр.

Комплекс позволит определить глубину залегания и расположения в пространстве инженерных сетей.

ГЕОКАРТ 2D оснащен рядом технических средств, которые значительно облегчают и ускоряют проведение площадной съемки на местности:

Двухчастотный антенный блок АБ-250/700МЕ3 позволяет производить сканирование в двух диапазонах частот. Сканирование с центральной частотой 700МГц дает детальную картину верхней части разреза, а с частотой 250МГц позволяет достичь глубины сканирования намного большей, чем возможно с частотой 700МГц. При этом сканирование ведется за один проход одновременно в двух диапазонах частот/глубин.

Устройство топопривязки позволяет в процессе съемки фиксировать не только пройденное расстояние, но еще и угол поворота тележки, что позволяет сразу после съемки перейти к формированию трехмерной модели изучаемого участка. Помимо этого, механизм топопривязки дает возможность снимать данные на произвольной траектории, а не по системе параллельных профилей, что значительно облегчает работу оператора и крайне важно при георадарной съемке сложных участков

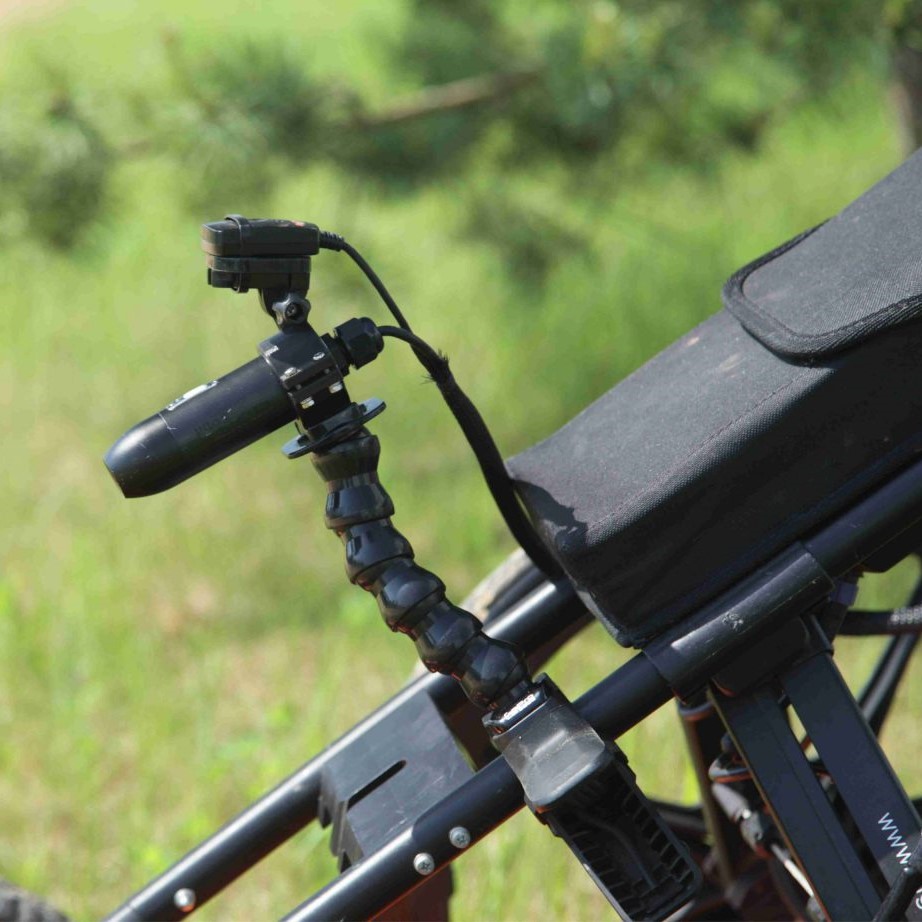

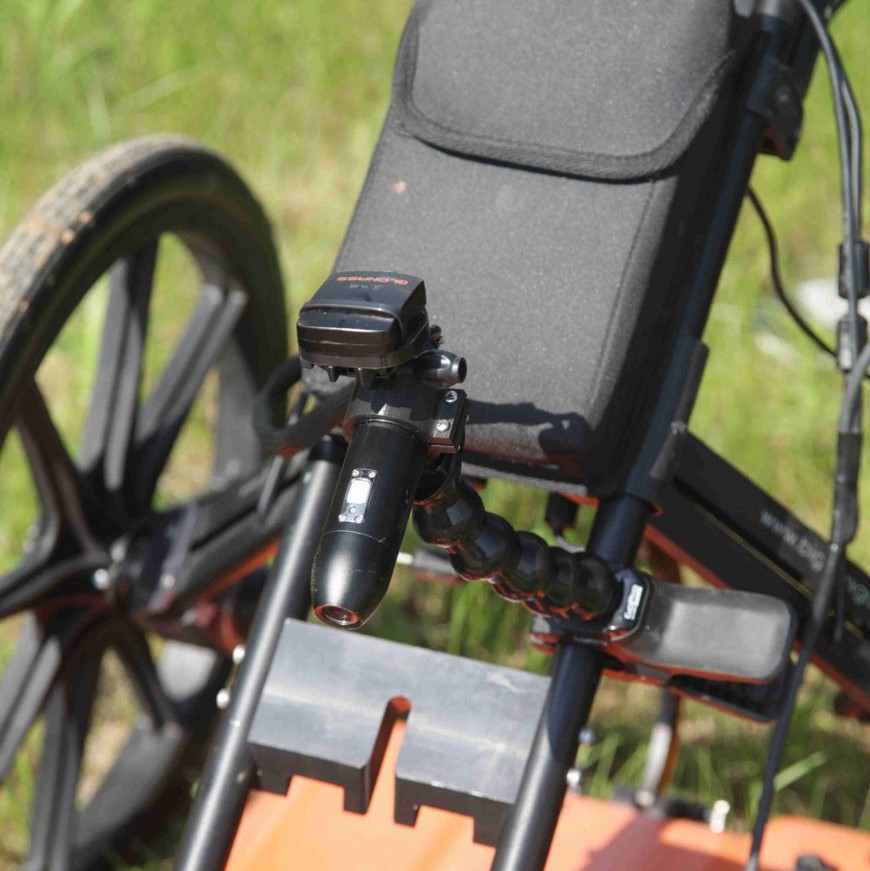

Видеорегистратор привязывается к видеометкам, что значительно облегчает и ускоряет камеральную обработку, а также позволяет привязать положение обнаруженных объектов в грунте к реальным объектам на поверхности (зданиям, деревьям, люкам и т.д.)

Система спутникового позиционирования привязывает отснятые данные к конкретным координатам (широта, долгота).

Применяемый в георадарном комплексе программные пакет CartScan оперативно визуализирует снятые данные, получает достоверную трехмерную модель, а также делает ее горизонтальные срезы, что очень важно, в частности, при решении задач по поиску и локализации инженерных коммуникаций, когда необходимо выделить протяженные объекты на определенной глубине. Информация о найденных коммуникациях отображается на цифровом снимке «Google Earth».
