Комплекс трассопоисковый "Сталкер" 15-24 (LFP)

Генератор 1–15 Вт (273–83077 Гц) и приёмник с памятью 10 000 точек, погрешность глубины ≤5%.

Наличие:

уточняйте

Гарантия:

24 месяца

Самовывоз:

Уфа

Возможна доставка до адреса

В лизинг
от 7 758 ₽/мес

Подробнее

Кейсы поставок

Подробнее

223 260 ₽

Оперативная доставка
по всей России

Официальный
дилер

Гарантия
производителя

Гарантия
низкой цены

Проведем демонстрацию на вашем объекте

Описание

Комплекс трассопоисковый "Сталкер" 15-24 (LFP)

Трассоискатель (трассодефектоискатель, кабелеискатель) "Сталкер 15-24" (LFP) - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

В комплект поставки трассоискателя «Сталкер 15-24» входит генератор ГТ-15 (LFP) и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем

В модернизированном «ГТ‑15» реализованы ключевые улучшения:

Выходная мощность увеличена на 50% — теперь составляет 15 Вт;
Рабочая частота 83077 Гц (83 кГц) — полная совместимость с локаторами зарубежных производителей;
Степень защиты корпуса повышена до IP65;
Аккумулятор - литий-железо-фосфатный (LiFePO4) с увеличенным ресурсом до 2000 циклов заряд/разряд;
Сниженный вес — всего 3,5 кг;
Увеличенное время работы — 6 часов при возросшей мощности в 1,5 раза;
Большой и эргономичный отсек для хранения аксессуаров.

Общие особенности трассоискателя "Сталкер 15-24"(встроенный GPS/ГЛОНАСС модуль, Li-Ion)

функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
поиск положения передающих зондов и камер телеинспекции
встроенный GPS/ГЛОНАСС модуль
GPS - выноска подземных трасс с последующим наложением на карту;
Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
беспроводная связь с ПК (Bluetooth);
РАДИО частота (пассивная) для поиска трассы без генератора;
частота 83 кГц для бесконтактной подачи сигнала генератора в кабель;
поиск повреждений «фазовым», контактным и бесконтактным методами;
отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100;
поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
легкий и компактный генератор ГТ-15. Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 15-14, 15-04, 15-02М;
меню приемника ПТ-24 на русском, английском и китайском языках.

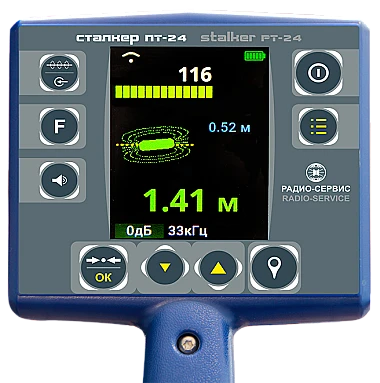

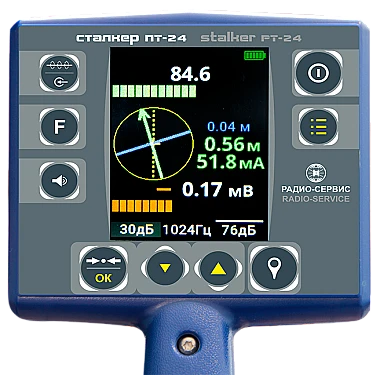

Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

облегченная конструкция (вес 1,9 кг.)
Увеличенный яркий цветной дисплей
Увеличенное время работы

Непрерывное отображение на дисплее всех необходимых параметров:

Функция «Компас» с одновременным схематичным отображением двух коммуникаций: - первая с протекающим током от генератора; - вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
Шкалы «максимума» и «минимума»;
Глубины залегания и силы тока коммуникации на всех активных частотах;
Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
Режим острый максимум.

Запись в память приемника ПТ-14:

уровня сигналов с магнитных антенн и по входу «ЗОНД»;
направления к коммуникации;
показания глубины залегания коммуникации и величины тока в ней;
направления поискового тока;
относительной полярности разности потенциалов по входу «ЗОНД»;
фазы сигнала по входу «ТРАССА»;
рабочих частот;
местные дата и время в момент снятия показаний по информации GPS;
координат места снятия показаний по информации GPS.

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц).

Запись в память приемника ПТ-24:

уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
направления к коммуникации;
показания глубины залегания коммуникации и величины тока в ней;
направления поискового тока;
относительной полярности разности потенциалов по входу «ДАТЧИК»;
фазы сигнала по входу «ТРАССА»;
рабочих частот;
местные дата и время в момент снятия показаний по информации GPS;
координат места снятия показаний по информации GPS.

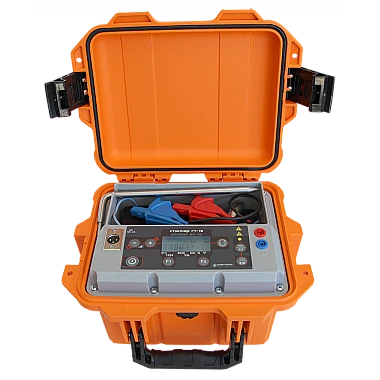

Генератор ГТ-15

одновременная подача двух частот;
индикация величины выходного тока;
напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
время работы при максимальной мощности - не менее 6 часов;
два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
автоматическое согласование генератора с нагрузкой;
увеличенный отсек для хранения аксессуаров;
питание от литиевого аккумулятора (технология LFP).

Проведем демонстрацию оборудования онлайн

Комплекс трассопоисковый "Сталкер" 15-24 (LFP)

Характеристики

Технические характеристики генератора ГТ-15

Рабочие частоты*, Гц	273, 1024,8928, 32768, 83077
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 1 до 15
Сила тока, потребляемая от источника постоянного тока, А	не более 1,8
Габаритные размеры, мм, не более	210x130x100
Диапазон рабочих температур, °С	от -30 до +55
Масса, кг, не более	3,5

Технические характеристики приемника Сталкер ПТ-24

Активные частоты*, Гц		273, 526, 1024,8928, 32768
Пассивные частоты, Гц		50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
		491,512,982, 2000, 2048, 8440, 9828, 10000
Частоты для работы с генераторами других производителе, Гц

Полоса пропускания для режима «РАДИО»		от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир»		от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более		5
Память		10 000 точек
Время непрерывной работы от встроенных		20
Li-ion аккумуляторов не менее, ч
Габаритные размеры, мм, не более		700x300x140
Масса, кг, не более		1,8
Диапазон рабочих температур, °С		от -30 до +55

Файлы

Руководство по эксплуатации на генератор ГТ-15

449.36 кб

Руководство по эксплуатации ПТ-24

1 864.46 кб

Комплектация

Приемник «Сталкер» ПТ-24 с GPS/ГЛОНАСС модулем (Li-Ion)	1 шт.
Руководство по эксплуатации на ПТ-24	1 шт.
Блок питания 12 В, 1 А	1 шт.
Батарейный отсек 6*АА -2	1 шт.
Bluetooth-USB адаптер	1 шт.
Сумка для приемника ПТ-24	1 шт.
Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3	1 шт.
Упаковка	1 шт.
Генератор «Сталкер» ГТ-15 LFP	1 шт.
Штырь заземления 20 см, нержавеющая сталь	1 шт.
Блок питания генератора 12 В, 3 А	1 шт.
Провод соединительный 5 м, красный	1 шт.
Провод соединительный 5 м, синий	1 шт.
Зажим изолированный типа «крокодил», d30, красный	1 шт.
Зажим изолированный типа «крокодил», d30, синий	1 шт.
Руководство по эксплуатации на ГТ-15	1 шт.
