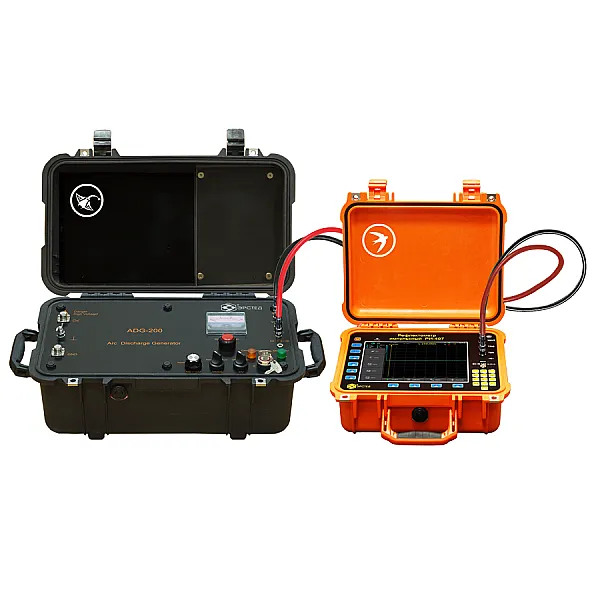

РИ-407 СТРИЖ-С + ADG-200-2 CКАТ-М - комплект дистанционной локализации
866 200 ₽
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание
РИ-407 СТРИЖ-С + ADG-200-2 CКАТ-М - комплект дистанционной локализации
Область применения
- Силовые кабели всех типов:
- Кабели силовые с изоляцией из пропитанной бумаги в свинцовой или алюминиевой оболочке
- Кабели силовые с резиновой изоляцией
- Кабели силовые с поливинилхлоридной изоляцией
- Кабели силовые с полиэтиленовой изоляцией
Виды кабелей:
- АВВГ, ВВГ 4*4,
- АВВГ-П,
- ВВГ-П,
- АВВГнг(А),
- ВВГнг(А),
- АВВГ-Пнг(А),
- ВВГ-Пнг(А),
- АВВГнг(А)-LS,
- ВВГнг(А)-LS,
- АВБШв,
- ВБШв,
- АВБШвнг(А),
- ВБШвнг(А),
- АВБШвнг(А)-LS,
- ВБШвнг(А)-LS
Применение:
- Электрические сети общего назначения
- Сети автономного электроснабжения
- Ремонт и обслуживание водного транспорта
- Сети технологических объектов
- Металлургическая промышленность
- Горнодобывающая промышленность
- Железные дороги и пр.
- во всех электрических сетях, где применяется силовой кабель.
Греющие кабели основных типов:
-
резистивного типа
- саморегулирующегося типа
- и др.
Во многих отраслях:
- Жилищно-коммунальное хозяйство
- Нефтехимическая промышленность
- Трубопроводный транспорт (нефтепроводы, водоснабжение/канализация)
Особенности комплекта дистанционной локализации РИ-407 + ADG-200-2:
- Максимально щадящие методы ОМП в комплексе реализованы беспрожиговые методы ОМП – кратковременное (единицы миллисекунд) ВВ-воздействие на изоляцию кабеля не повреждает КЛ:
- прекрасно подходит для поиска повреждений на КЛ с изоляцией из СПЭ (сшитого полиэтилена);
- пожалуй, единственные методы ОМП применимые на греющих кабелях в механически и теплоизолированных трубопроводах;
- Компактный и легкий. весь комплекс свободно умещается в багажник легкового автомобиля и легко перемещается к месту подключения вручную, удобно хранить: возможность применения в труднодоступных местах (шахты, колодцы), или в местах, недоступных для проезда автомобильных ЭТЛ.
- Автономный: автономное электропитание от мощных встроенных АКБ или от прикуривателя автомобиля (спец. опция);
- Влагозащищенный: герметичные корпуса – защита от неблагоприятных метеоусловий
- Экономичный: позволяет обойтись без применения дорогостоящей автомобильной ЭТЛ;
Проведем демонстрацию оборудования онлайн
Характеристики
Характеристики РИ-407 СТРИЖ-С + ADG-200-2 CКАТ-М
Характеристики РИ-407 СТРИЖ-С
| Параметр | Значение | |
| Режимы измерений |
импульсный (TDR) импульсно-дуговой(Arc-Reflection) волны напряжения(Decay) волны тока(Current method) |
|
| Дисплей | цветной TFT 10” (640х480 пикселей) | |
| Диапазон измерения расстояния (временной задержки) | от 0 до 128000 м (от 0 до 1280 мкс) | |
| Поддиапазоны измерений |
0 – 62,5 м (0 – 0,625 мкс) 0 – 125 м (0 – 1,25 мкс) 0 – 250 м (0 – 2,5 мкс) 0 – 500 м (0 -5 мкс) 0 – 1000 м (0 – 10 мкс) 0 – 2000 м (0 – 20 мкс) |
0 – 4000 м (0 – 40 мкс) 0 – 8000 м (0 – 80 мкс) 0 – 16000 м (0 – 160 мкс 0 – 32000 м (0 – 320 мкс) 0 – 64000 м (0 – 640 мкс) 0 – 128000 м (0 – 1280 мкс) |
| Погрешность измерения расстояния | от 0,01% до 0,2% от поддиапазона | |
| Эффективная частота дискретизации | 800 МГц | |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом | |
| Длительность зондирующего импульса | от 10 нс до 100 мкс | |
| Амплитуда зондирующего импульса (на согласованную нагрузку) |
U1 – не менее 10 В U2 – не менее 45 В |
|
| Чувствительность приёмного тракта при превышении сигнала над уровнем шума в 2 раза на всех поддиапазонах | не хуже 1 мВ | |
| Диапазон перекрываемого затухания | не менее 80 дБ | |
| Диапазон установки коэффициента укорочения | от 1,.000 до 3,000, с шагом 0,001 | |
| Диапазон регулировки временной задержки (импульсно-дуговой метод) | от 0 до 50 мс, с шагом 0,2 мс | |
| Синхронизация (импульсно-дуговой метод) |
измерительный вход вход TRIG |
|
| Синхронизация по амплитуде (волновой метод) | от -60 до +60 В, с шагом 2 В | |
| Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в нормальном диапазоне температур | от 15 °С до 25 °С ± 0.2 % от значения поддиапазона | |
| Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в рабочем диапазоне температур | от минус 20 до 15 °С и от 25 до 40 °С ± 0,4 % от значения поддиапазона | |
| Пределы допускаемой относительной погрешности измерения коэффициента укорочения | от 1 до 3 ± 0,4 % | |
| Подавление асинхронных помех – параметр осреднение | от 1 до 64 | |
| Ёмкость энергонезависимой памяти |
не менее 300 рефлектограмм не менее 500 коэффициентов укорочения |
|
| Интерфейс с ПК | через внешний накопитель USB-Flash | |
| Волновое сопротивление измерительного входа TDR | 75 Ом (фиксированное) | |
| Время установления рабочего режима | не более 15 сек. | |
| Время непрерывной работы от аккумуляторной батареи АКК1 / АКК2 | не менее 6 часов / не менее 10 часов (зависит от состояния аккумулятора) | |
| Время непрерывной работы через зарядное устройство | не ограничено | |
| Максимальная электрическая мощность, потребляемая РИ-407 при заряде аккумулятора | не более 40 Вт | |
| Габаритные размеры | 363х295х170 мм | |
| Диапазон рабочих температур | от -20 °С до +40 °С | |
| Масса прибора с аккумуляторной батареей АКК1 / АКК2 | не более 3,5 кг / не более 5,2 кг | |
| Средняя наработка на отказ To | не менее 6000 часов | |
| Установленный срок службы Тсл | не менее 5 лет | |
Характеристики ADG-200-2 СКАТ-М
| Диапазон выходного напряжения | от 0 до 10 кВ |
| Ступени выходного напряжения | 4 кВ, 10 кВ |
| Режимы заряда |
Прямой заряд кабеля до пробоя (AUTO), Заряд встроенного конденсатора (MANUAL) |
| Максимально запасенная энергия | 200 Дж |
| Время затягивания дуги | от 1 до 10 мс (зависит от внешних условий) |
| Минимальный интервал времени между последовательными разрядами | определяется оператором, но не менее 20 с |
| Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают |
на разъеме TDR – 60 В; на разъеме WAVE – 120 В; на разъеме TRIG – 20 В |
| Питание | Автономное – внутренний аккумулятор 12 В , 12 A·ч |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Габаритные размеры | 570х350х200 мм |
| Масса | не более 17 кг |
Комплектация
Комплектация РИ-407 СТРИЖ-С + ADG-200-2 CКАТ-М
- РИ-407 СТРИЖ-С (1 шт.)
- ADG-200-2 СКАТ-М (1 шт.)
