(Ультразвуковой дефектоскоп УИУ «СКАНЕР+» модель «СКАРУЧ»)

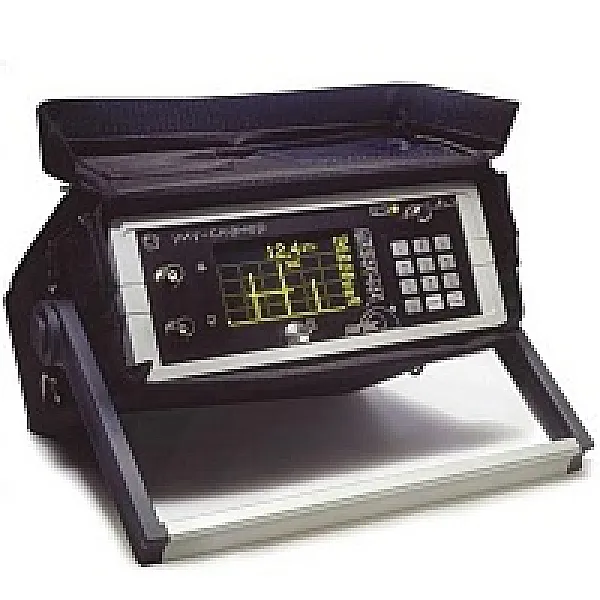

Малогабаритный ультразвуковой дефектоскоп «УИУ-СКАНЕР» – ручной универсальный прибор для контроля металлов, полиэтилена, пластмасс, керамики. В приборе многообразные технические возможности сочетаются с простотой управления и компактностью. Хорошие дефектоскопические характеристики, практичная конструкция, яркий электролюминесцентный экран, автономное питание, малые габариты и вес потребления. Дефектоскоп может работать с широко распространенными пьезоэлектрическими преобразователями (ПЭП) в рабочих частотах.

Отличительные особенности

• простота эксплуатации, малые габариты и вес;
• возможность измерения времени и указания координат «X», «Y»;
• наличие толщиныномера;
• встроенные часы и датчик температуры;
• контроль заряда аккумуляторов и сигнализация их разряда;
• наличие звуковой и световой сигнализации;
• запоминание настроек для конкретных ПЭП и контроля изделий;
• наличие идентификатора ПЭП, считывание его параметров;
• возможность "заморозки" изображения на экране дефектоскопа;
• запоминание изображений импульсов и сопутствующей информации;
• временная регулировка чувствительности (ВРЧ);
• наличие «АРУ»;
• контроль использованной и оставшейся памяти приборов;
• возможность подключения внешнего и внешнего ЭВМ;
• возможность выбора русского и английского языков;
• возможность ввода сопутствующих комментариев;
• возможность использования в полуавтоматических и механизированных системах управления;
• разрешение Госгортехнадзора РФ;
• методика применения согласована с Госгортехнадзором РФ;
• аппаратура сертифицирована.

Может быть использован в прошлом Механизированной установки серии «Сканер» модель «СКАРУЧ»

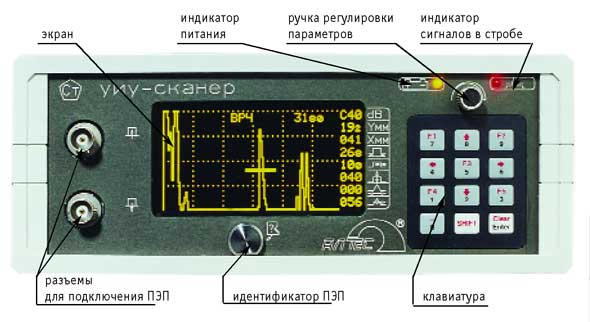

Внешний вид лицевой панели

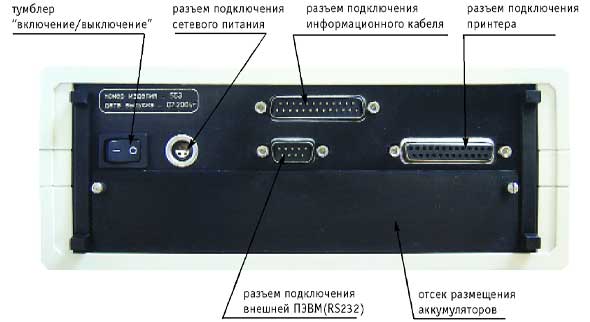

Внешний вид задней панели

Функциональные особенности

Основное меню
Режим «Основное меню» (появляется после включения устройства) Наличие режимов:

• А. дефектоскоп
• Дефектоскоп
• Толщиномер
• А. толщиномер
• Установки
• Просмотр (просмотр результатов контроля)
• Очистка (очистка памяти приборов)
• Ресурс
• Тест ЭАТ

Ресурс

• Показание температуры внутри приборов
• Отображение заряда аккумуляторов
• Объем использованной и оставшейся памяти
• Время и дата

Установки

• Выбор модели беременности
• Выбор страницы кодировки
• Выбор языка(русский/английский)
• Включение/выключение функций энергосбережения и автосохранения
• Выбор единицы измерения (мм/мкс)

Толщиномер

• Отображение эхо-граммы
• Показания
• Показание времени прихода эхо-импульсов
• Возможность использования режима «АРУ» и второго строба

Режим ВРЧ

• Наличие ВРЧ
• Количество точек регулировки ВРЧ — до 8

Работа в дефектоскопе общего назначения

Проведение ручного УЗ контроля дефектоскопа общего назначения стандартными или специализированными ПЭП осуществлялось с учетом высокой точности и по методикам определения НТД или по другим методикам, согласованным с Госгортехнадзором РФ, Госатомнадзором РФ и некоторыми другими методами надзора. Для работы в протоколе дефектоскопа общего назначения необходимо подключить пьезоэлектрический преобразователь через соединительный кабель к разъему дефектоскопа на передней панели. Совмещенный ПЭП, подключаемый к любому разъему (генератору или усилителю), раздельно - совмещенный - к комплектующим разъемам. Для ПЭП без встроенного согласующего контура (как правило, для ПЭП производства стран СНГ) регулирующимся фильтром на частоте, подключаемым к дефектоскопу. Выбор и изменение параметров контроля производятся с помощью клавиатуры и ручек регулировки параметров. При включении дефектоскопа на экране появляется главное меню, позволяющее оператору работать с прибором в диалоговом окне. Для обхода в режиме дефектоскопа необходимо обнаружить "1". При этом прибор переключается в режим ручного управления с разверткой типа А на экране. Предварительно начинается из памяти дефектоскопа запомненный режим. Прибор позволяет запомнить до 256 настроек. На передней панели прибора встроен идентификатор ПЭП, считается автоматически считывать параметры ПЭП (для ПЭП фирмы "АЛТЕС") - угол ввода, время задержки в призме, номер и др., и заносить их в память в выбранный номер. Переключение режима работы (совмещенный или раздельный) осуществляется с помощью клавиатуры "0". На передней панели находится колонка значений, а на дисплее находятся квадратные значения параметров.
На передней панели находится колонка значений, а на дисплее расположены квадратные значения параметров.

1 2 3 4 5 6 7

1  - оценка в децибелах (отрицательных), 2  - координаты «X» и «Y» дефекта при остром сигнале в стробе, максимальное пороговое возбуждение АСД, 3  - длительность задержки строб-импульса в мкс(или мм), 4  - длительность строб- импульса в мкс(или мм), 5  - порог возникновения автоматического сигнализатора дефектов (АСД) в % от высоты экрана, 6  - продолжительность задержки развертки в мкс(или мм), 7  - длительность развертки в мкс(или мм).

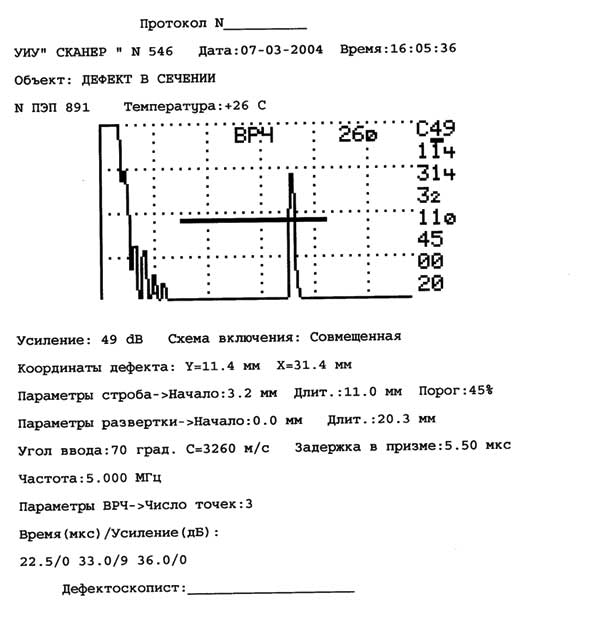

Пример распечатки эхограммы ручного контроля

Запись и распечатка изображения дефектоскопа экрана

В дефектоскопе имеется возможность «заморозить» эхограмму в момент выявления дефекта с обнаружением заражения в памяти дефектоскопа «замороженной» картинки экрана. Запомненную эхограмму можно распечатать на принтере. При этом на печати выводится сама эхограмма, параметры и координаты места дефекта. Память дефектоскопа позволяет запомнить до 1000 изображений экрана с сопутствующей информацией.

Другие функциональные возможности

В дефектоскопе предусмотрена возможность выравнивания чувствительности по глубине. Для этого включается режим ВРЧ. Выравнивание чувствительности организма по восьми точкам. Прибор можно использовать в качестве ручного толщиномера. Для этого подключают ПЭП типа П112 (П111). Измерение произошло с встречи до 0,1 мм. Дефектоскоп имеет восемь встреч. Его можно использовать в автоматических и механизированных установках для дефектоскопии и толщинометрии различных предметов.
