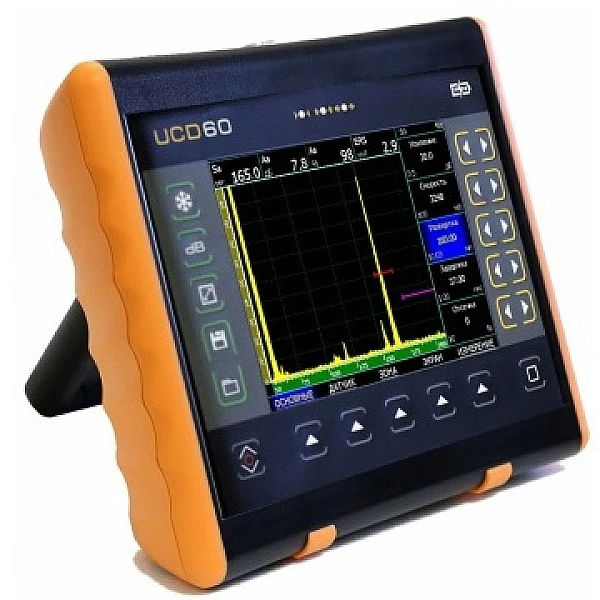

Ультразвуковой дефектоскоп УСД-60 (UCD-60)
Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопов: Россия
Серия: дефектоскоп УСД
Модель: УСД-60
Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалов
Сертификаты на дефектоскоп ультразвуковой УCД-60:
Сертификат Госстандарта России RU.C.27.003.A №27905, зарегистрирован в Государственном реестре средств измерений под №34808-07 и допущен к применению в Российской Федерации.
Гарантия на ультразвуковой дефектоскоп УСД-60: 3 года.
Дефектоскоп УCД-60
Новый универсальный ультразвуковой дефектоскоп USD-60 позволяет воспользоваться всем богатством возможностей современной цифровой техники: выводить сигнал в виде А, B, C -сканов, подключать датчик пути для построения координатной развертки изделия, записывать большой объем данных, автоматически формировать отчеты и протоколы и выводить их на печать непосредственно с прибора. Дефектоскоп УСД-60 позволяет измерять толщину изделий с высокой точностью и коррекцией V-образности, проводить ручной, автоматизированный контактный и иммерсионный (специальная и-зона) контроль.
К новейшему дефектоскопу УСД-60 можно подключать многоканальные сканирующие системы (до 32-х каналов).
Ультразвуковой дефектоскоп УСД-60 зарегистрирован в Государственном реестре средств измерений под №34808-07 (Сертификат Госстандарта России RU.C.27.003.A №27905) и допущен к применению в Российской Федерации.
Отличительные особенности ультразвукового дефектоскопа УСД-60:
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Усилитель: широкополосный 0.4 - 20 МГц
- ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
- Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
- Частота повторения ЗИ: до 2000Гц
- Измерение спектра сигнала
- Зоны контроля: три независимых, с индивидуальной логикой определения дефекта
- Вывод сигналов в виде А-, В-, С- сканов
- Возможность подключения датчика пути
- Подключение многоканального коммутатора (до 32-х каналов)
- Интерфейс RS232, Ethernet
- Питание: LiOn аккумулятор или внешний блок питания
- до 7 часов работы от аккумулятора
Технические характеристики ультразвукового дефектоскопа УСД-60:
Развертка:
мин.: 0 - 2,67мкс
макс.: 0 - 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка: от -4 мкс до 1000 мкс, с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Максимальная длина контролируемого материала: до 6000 мм (эхо-режим)
Диапазон скоростей: 1000 - 9999 м/с
Задержка в призме: 0 - 100 мкс, с шагом 0,01 / 0,1/ 1 и 10мкс
Демпфирование: 25 ом / 50 ом/ 1000 Ом
Входной импеданс: 50 Ом / 600 Ом
Зондирующий импульс: радиоимпульс, с амплитудой 50 или 200 В,
с изменяемой длительностью от 16 до 500 нс, с шагом 16 нс
Демпфер зондирующего импульса: регулируемый от 0 до 15 полупериодов
с задержкой демпфирования от 0 до 7 полупериодов
Частота повторений ЗИ: регулируемая от 20 до 2000Гц, с шагом 1/ 5/ 10 или 100Гц
Усилитель: широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления: 100 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ):
диапазон до 70 дБ, 12 дб/мкс, с построением кривой по 32 опорным точкам,
введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК): построение по 32 точкам, регулируемая по высоте
Детектирование: положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
Отсечка: компенсированная, 0 - 90% высоты экрана
Зоны контроля: три независимых зоны, начало и ширина изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле
Автоматическая Сигнализация Дефектов (АСД):
световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов:
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды:
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
Дисплей: Цветной, TFT 640 х 480 точек, 130 х 100 мм
А-сигнал: 480 x 300 точек в стандартном режиме
Память:
500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс: RS232 / Ethernet
Разъемы преобразователей: 2 СР50 или Лемо0 (по заказу)
Аккумулятор: LiOn 8 А/ч
Время работы: 7-8 часов от аккумуляторов
Внешнее питание: блок питания 220 В AC
Диапазон рабочих температур: от -20 C до +50 C
Размер (В x Ш x Д): 190 мм x 285 мм x 50 мм
Масса: 3 кг с аккумуляторами
Комплекты поставки ультразвукового дефектоскопа УСД-60:
Базовый комплект поставки: электронный блок дефектоскопа УСД-60, блок питания 220В, кабели СР50-Лемо 2 шт., преобразователи 4 шт., кабель для подключения к ПК, программное обеспечение для ПК, руководство по эксплуатации, методика поверки, свидетельство о первичной поверке, кейс для переноски.
Универсальный комплект поставки: электронный блок УCД-60, блок питания 220В, кабели СР50-Лемо0 2 шт., + отсек аккумуляторный c комплектом LiOn аккумуляторов, преобразователи 4 шт., кабель USD60-RS232PC, программное обеспечение для PC + пакет UdReport Full Edition , кейс для переноски.
Дополнительные принадлежности для дефектоскопа УСД-60:
- Защитный чехол с поясным и шейным креплением,
- Аккумуляторный блок,
- Ультразвуковые преобразователи для различных применений,
- Стандартные образцы,
- Сканирующие устройства,
- Многоканальные коммутаторы.
