Ультразвуковой дефектоскоп УД2В-П46

Ультразвуковой дефектоскоп УД2В-П46

Стоимость дефектоскопов:

Поверка дефектоскопа входит в цену.

Гарантия на дефектоскоп УД2В-П46: 36 месяцев.

Описание дефектоскопа УД2В-П46:

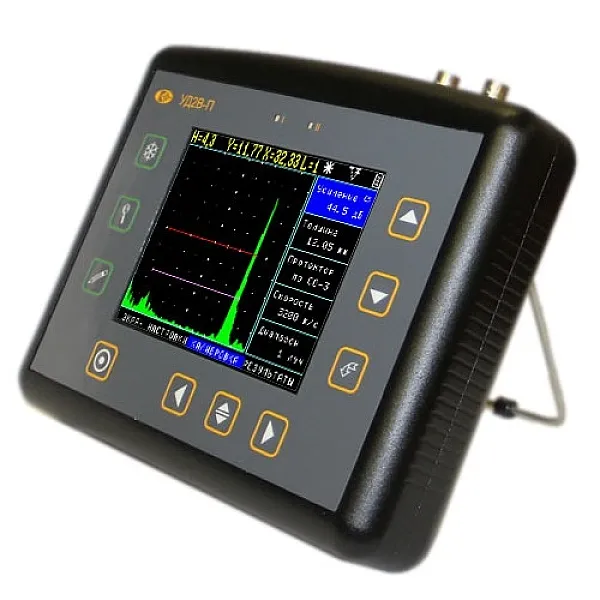

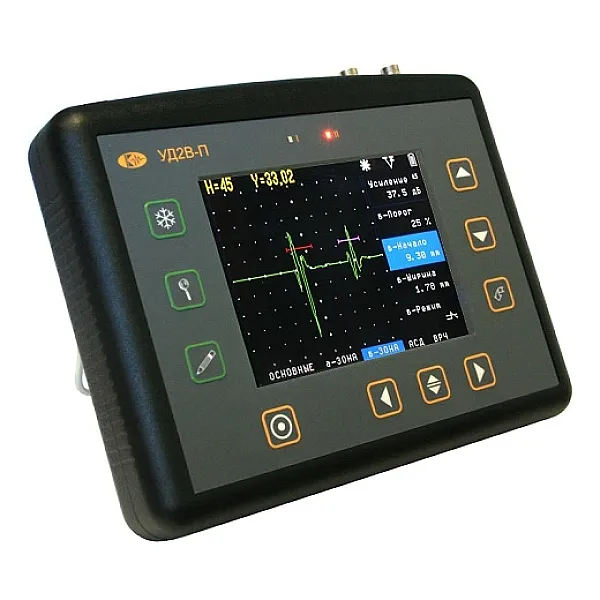

Ультразвуковой дефектоскоп УД2В-П46 с TFT-дисплеем выпускается взамен устаревших моделей с ЖКИ и ЭЛД-дисплеями. Новый высококонтрастный экран обновленного прибора имеет разрешение 320х240, легко читается под любым углом и работает при низких температурах. Прибор прост и удобен в использовании, оснащен функцией протоколирования результатов и портом USB для передачи данных на ПК.

Каждый протокол ультразвукового контроля состоит из:

• А-сигнал,
• огибающая максимум (если результат сохранен в этом режиме),
• цифровое значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК),
• все параметры работы прибора,
• дата,время и имя результата, вводимого с клавиатуры прибора.

Результаты измерений можно посмотреть как на самом приборе, так и на ПК, с помошью специальной программы. С ее помощью можно автоматизировать обработку результатов контроля, разделив их по разным базам протоколов, а также создавать собственные протоколы ультразвуковой дефектоскопии с помощью конструктора.

УД2В-П46 допущен к применению в РФ и зарегистрирован в Государственном реестре средств измерений, аттестован в Госстандарте России.

• Сертификаты и свидетельства на ультразвуковой дефектоскоп УД2В-П46:
• Сертификат утверждения типа средства измерения на дефектоскоп
• Сертификат утверждения типа на Украине
• Сертификат утверждения типа в Республике Беларусь
• Сертификат утверждения типа в Республике Казахстан
• Свидетельство о внесении в реестр Гражданской Авиации
• Сертификат соответствия Российского Речного Регистра
• Свидетельство Госгортехнадзора
• Акт испытаний РОСЭК
• Заключение о применении в военной авиации
• Сертификат соответствия Российского Морского Регистра

Возможности дефектоскопа УД2В-П46:

• TFT экран, цветной и высококонтрастный, имеет 3 цветовых схемы, которые можно настраивать, позволяет работать при ярком солнце и имеет широкий угол обзора
• Функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс
• Функция АРК с двумя дополнительными настраиваемыми кривыми.
• Возможность измерять амплитуду дефектов относительно кривой АРК.
• Функция огибающей максимума сигнала
• Мощный генератор импульсов и высокая разрешающая способность приемного тракта
• Одномоментное измерение амплитуды и координат положения максимума сигнала;
• Одномоментное измерение расстояния по лучу и координат дефекта при заданном угле ввода преобразователя;
• Функция записи огибающей максимума сигнала в зоне контроля;
• Объемная память настроек дефектоскопа и результатов ультразвукового контроля.
• Поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида
• Возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП

Используемый в ультразвуковом приборе УД2В-П46 алгоритм записи огибающей максимума сигнала отличается от режимов, которые применяются в аналогичных приборах других фирм. Чаще всего, это режим "Заморозки по пикам" ("Peak freezing"), когда ультразвуковой дефектоскоп записывает максимальное значение амплитуды сигнала в каждой точке развертки. Ну а метод, реализуемый в УД2В-П46, похволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.

С помощью данного режима можно получить график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном шве и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.

В ультразвуковом дефектоскопе УД2В-П46 реализован принцип обработки сигнала, который позволяет пользователю работать с "замороженным" (статичным) изображением сигнала. Это позволяет сильно облегчить работу оператора. В отличие от обычных дефектоскопов прибор УД2В-П46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью, что позволяет оператору, найдя требуемый сигнал, зафиксировать его кнопкой "заморозки", освободив руки. После этого можно производить уже любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в А-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и пр. параметрами, сохранять результат.
